اختيار قوالب FRP للنماذج الأولية والإنتاج المتكرر

اختيار قوالب FRP للنماذج الأولية والإنتاج ليس قراراً مستقلاً عن تصميم الجزء أو الكمية المطلوبة. فالجزء البسيط الذي يحتاج إلى عينات تحقق محدودة قد يناسبه مسار أدوات سريع ومحدود العمر، بينما يتطلب الجزء ذو السطح الظاهر أو التكرار الأعلى قالباً أكثر صلابة ودقة واستقراراً.

ابدأ بتحديد الهندسة والكمية المستهدفة ومستوى جودة السطح المطلوب وطريقة التصنيع المقترحة. ثم فرّق بوضوح بين النموذج الرئيسي والقالب وتجهيزة التثبيت؛ إذ إن خلط هذه المصطلحات في طلب العرض قد يؤدي إلى أداة لا تؤدي الغرض المطلوب أو إلى تكلفة لا تضيف قيمة فعلية للمشروع.

ابدأ بهندسة الجزء وحجم الإنتاج

هندسة الجزء هي التي تحدد تعقيد الأداة قبل أن تحدده مادة القالب. فتجويف عميق، أو حافة مرتدة، أو نصف قطر ضيق، أو سطح مركب الانحناءات، قد يفرض تقسيم القالب أو إضافة أجزاء قابلة للفك أو تغيير اتجاه سحب الجزء من القالب.

عند تقييم قوالب FRP للنماذج الأولية والإنتاج، جهّز هذه المعلومات من البداية:

• رسم ثنائي الأبعاد أو نموذج ثلاثي الأبعاد يوضح الأبعاد الحرجة والتفاوتات.
• عدد القطع المطلوب في مرحلة النموذج الأولي، والكمية المتوقعة بعد الاعتماد.
• ما إذا كانت الكمية المتوقعة دفعة واحدة أم طلبات متكررة على مدى زمني.
• طريقة التصنيع المقصودة، مثل التشكيل اليدوي، أو الرش، أو التفريغ، أو عملية أخرى متفق عليها.
• اتجاه الألياف، والسماكات المستهدفة، وأي مناطق تحميل أو نقاط تثبيت.
• متطلبات المظهر: سطح مخفي، سطح مطلي، أو سطح خارجي ظاهر.
• فتحات التجميع، والحواف المقصوصة، والإضافات المعدنية أو الأجزاء المركبة مع FRP.
• بيئة استخدام الجزء، مثل التعرض للحرارة أو الرطوبة أو المواد الكيميائية أو الأشعة فوق البنفسجية.

لا تعني الكمية المنخفضة تلقائياً أن القالب الأبسط هو الأفضل. إذا كان النموذج الأولي سيُستخدم للتحقق من ملاءمة تجميع حساسة أو شكل خارجي ذي أهمية، فقد تكون دقة السطح وثبات الأبعاد أهم من عدد القطع. وفي المقابل، لا ينبغي مواصفات قالب إنتاج طويل العمر لجزء تجريبي لا يزال تصميمه قابلاً للتغيير.

حدّد حجم الإنتاج على شكل مراحل

من المفيد تقسيم المشروع إلى ثلاث مراحل بدلاً من ذكر رقم إجمالي فقط:

1. عينات استكشافية: للتحقق من الشكل أو الملاءمة أو إمكانية التصنيع.
2. عينة أولى معتمدة: تمثل مرجعاً واضحاً قبل تكرار الإنتاج.
3. إنتاج متكرر: كمية متوقعة، وحجم الدفعات، واحتمال إعادة الطلب.

هذا التقسيم يساعد المورد على اقتراح مسار أدوات متناسب مع كل مرحلة، بدلاً من افتراض أن أداة النموذج الأولي ستلائم الإنتاج المتكرر أو العكس.

افصل بين النموذج الرئيسي والقالب وتجهيزات الإنتاج

تُستخدم كلمة “قالب” أحياناً لوصف أي أداة، لكن لكل عنصر وظيفة مختلفة ونطاق قبول مختلف. يجب أن يوضح طلب العرض ما الذي يطلبه المشتري فعلياً.

النموذج الرئيسي ليس بالضرورة أداة إنتاج. قد يكون قطعة واحدة عالية الدقة تُستخدم لصنع قالب، وقد يكون نموذجاً مؤقتاً يساعد على اختبار الشكل. أما قالب الإنتاج فهو السطح الذي تتكرر عليه عملية تشكيل القطع، ولذلك يؤثر في تكرارية الأبعاد وملمس السطح وسهولة نزع الجزء.

وتجهيزة التثبيت ليست بديلاً عن القالب. فقد يخرج الجزء من القالب بالشكل العام الصحيح، لكنه يحتاج إلى تجهيزة مستقلة لضبط مواضع الثقوب أو قص الحواف أو التحقق من نقاط التجميع. تجاهل هذه التجهيزات يؤدي غالباً إلى تفاوت أكبر في العمليات اللاحقة، خصوصاً عندما تعتمد الأبعاد النهائية على التشذيب.

قارن بين أهداف أدوات النموذج الأولي وأدوات الإنتاج

الهدف من أدوات النموذج الأولي هو التعلم وتقليل مخاطر التصميم؛ أما الهدف من أدوات الإنتاج فهو تكرار الجزء ضمن نطاق متفق عليه. وقد تتشابه الأدوات شكلياً، لكن معايير الاختيار تختلف.

الخطأ الشائع هو طلب “نموذج أولي مطابق للإنتاج” من دون تحديد معنى المطابقة. هل المقصود مطابقة الشكل الخارجي؟ أم المادة والسماكة؟ أم الأداء الميكانيكي؟ أم طريقة التصنيع؟ أم مواضع الثقوب والتشذيب؟ كل مستوى من هذه المطابقة قد يغير الأداة والعملية المطلوبة.

إذا كانت الغاية اختبار تركيب الجزء داخل مجموعة أكبر، فقد يكون التحكم في الأبعاد ونقاط التثبيت أهم من مطابقة التشطيب النهائي. وإذا كانت الغاية اعتماد سطح خارجي ظاهر، فيجب أن تمتد مراجعة العينة إلى اللمعان والتموجات والملمس وحدود خطوط الفصل، لا إلى الأبعاد فقط.

لا تفترض انتقال أداة النموذج الأولي إلى الإنتاج

يمكن في بعض المشاريع استخدام أداة أولية لفترة أطول، لكن ذلك ليس افتراضاً آمناً. قبل اتخاذ هذا القرار، راجع:

• عدد الدورات الواقعي وليس الكمية النظرية فقط.
• احتمال تعديل التصميم بعد الاختبار.
• حساسية السطح للخدوش أو التآكل أو انتقال العيوب إلى القطع.
• ثبات الأداة تحت ظروف العملية والحرارة إن وجدت.
• احتياج المشروع إلى أكثر من تجويف أو إلى دورات أسرع.
• قدرة الأداة على المحافظة على محاذاة أنصاف القالب مع التكرار.

طابق مادة الأداة مع التشطيب وقابلية التكرار

لا توجد مادة واحدة هي الأفضل لكل قوالب FRP. الاختيار بين نموذج مشغول، أو قالب مركب، أو أداة معدنية، أو حل هجين، يرتبط بطريقة الإنتاج، وهندسة السطح، وعدد القطع، والقيود الحرارية، والميزانية.

تُستخدم الأدوات المركبة في تطبيقات كثيرة لأنها يمكن أن توفر مرونة في تشكيل الأسطح المعقدة. لكنها تحتاج إلى تصميم مناسب للدعامة والصلابة والتعامل والتخزين. وقد يكون الحل المعدني مناسباً عندما تتطلب العملية استقراراً حرارياً أو تكراراً أعلى أو تثبيتاً أدق في معدات الإنتاج. أما النماذج المصنوعة من مواد قابلة للتشغيل الآلي أو الطباعة فقد تكون مفيدة للتحقق المبكر، بشرط توافقها مع متطلبات السطح وطريقة أخذ القالب منها.

بدلاً من سؤال المورد: “ما أفضل مادة للقالب؟”، اسأل: “ما المادة والبنية المناسبة لمتطلباتنا المحددة، ولماذا؟”

ينبغي توثيق هذه النقاط:

• فئة السطح: هل السطح خارجي ظاهر، أم سيُطلى، أم سيبقى مخفياً؟
• مرجع التشطيب: عينة متفق عليها، أو درجة لمعان، أو وصف واضح للملمس المقبول.
• التفاوتات المهمة: لا تضع تفاوتاً عاماً ضيقاً على كل الأبعاد؛ حدّد الأبعاد الوظيفية الحرجة.
• استقرار الأداة: ما تأثير السماكة والدعامات والتخزين ودرجة حرارة العملية؟
• التوافق مع مادة الفصل والراتنج وطبقة السطح: يجب مراجعتها كنظام واحد.
• إمكانية الإصلاح: ما أنواع التلف المتوقع إصلاحها، وكيف سيُعاد التحقق من السطح بعد الإصلاح؟

السطح النهائي للجزء غالباً ما يعكس حالة سطح القالب. لذلك قد تظهر خدوش القالب أو خطوط الإصلاح أو آثار عدم انتظام السطح على القطع المصبوبة، خاصة في الأسطح اللامعة أو المطلية بلون موحّد. كما أن تعديل النموذج الرئيسي أو القالب بعد اعتماد المظهر قد يتطلب إعادة فحص جودة السطح، لا مجرد قياس أبعاد موضعي.

للاطلاع على تسلسل تطوير وتصنيع الأجزاء المركبة بصورة أوسع، راجع شرح تحويل الفكرة إلى منتج من الألياف الزجاجية حسب الطلب.

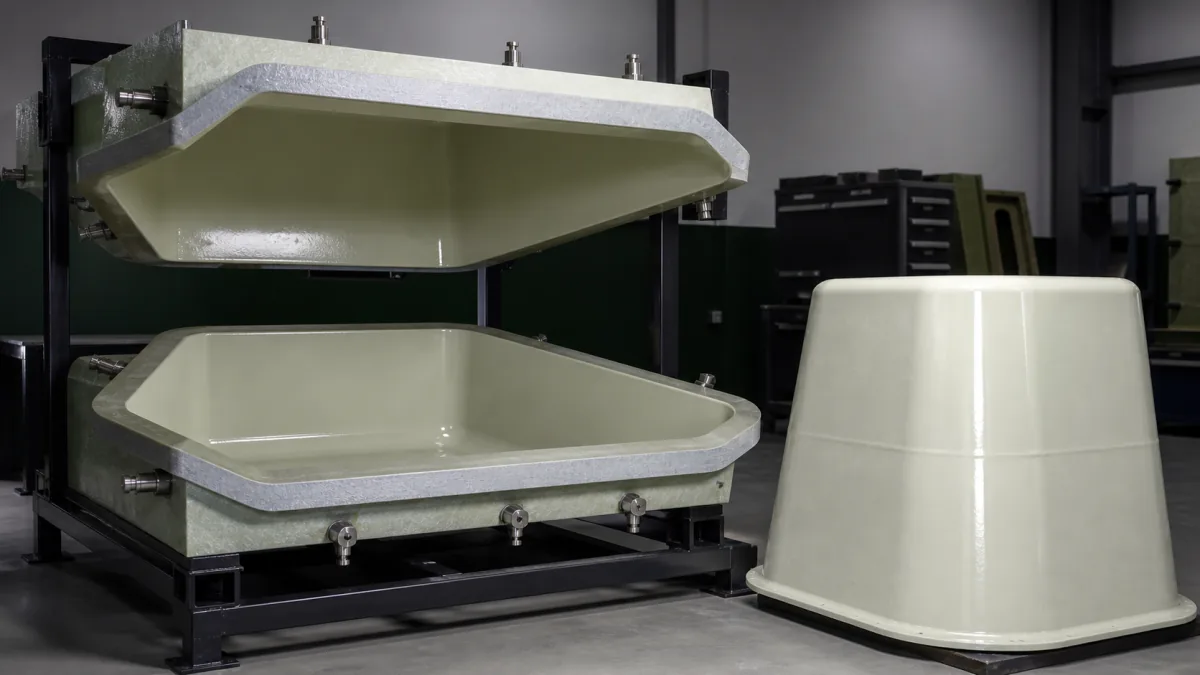

خطط لزوايا السحب وخطوط الفصل وإتاحة الفك

أداة ممتازة لا تعالج هندسة تمنع خروج الجزء منها. ينبغي مراجعة قابلية الفك في مرحلة التصميم ثلاثي الأبعاد، قبل تثبيت مسار القالب أو اعتماد النموذج الرئيسي.

زاوية السحب هي الميل الذي يساعد على نزع الجزء من سطح القالب من دون احتكاك مفرط أو تلف للسطح. تعتمد الزاوية المناسبة على عمق الجزء وملمس القالب وصلابة المادة وطريقة التشكيل، لذا لا توجد قيمة ثابتة تصلح لجميع الأجزاء. كلما زاد العمق أو زادت خشونة الملمس، زادت أهمية مراجعة زاوية السحب عملياً.

خط الفصل هو الموضع الذي تلتقي عنده أجزاء القالب. يؤثر موقعه في:

• ظهور خط على القطعة النهائية وإمكانية قبوله بصرياً.
• سهولة إخراج الجزء.
• دقة محاذاة جانبي القطعة.
• كمية التشذيب المطلوبة بعد التشكيل.
• موضع الفلاش، أي المادة الزائدة قرب حافة القالب.
• إمكانية الوصول إلى الجوانب والتجاويف المعقدة.

تستدعي الحواف المرتدة والجيوب الداخلية العميقة والفتحات الجانبية حلولاً خاصة، مثل أجزاء قابلة للفك أو قلبات أو تقسيم إضافي للقالب. هذه الحلول قد تجعل الجزء قابلاً للتصنيع، لكنها تزيد نقاط المحاذاة والصيانة وإمكان ظهور آثار على السطح. لا تتركها كتفصيل تنفيذي؛ اطلب من المورد إظهار اتجاه الفك وخطوط الفصل المقترحة على النموذج أو الرسم.

ومن الأخطاء المتكررة وضع فتحات أو حواف تشذيب “في مكانها النهائي” على الرسم من دون تحديد كيف ستُنجز بعد التشكيل. حدّد هل ستتكون الفتحة في القالب، أم ستُحفر لاحقاً، أم ستُقص باستخدام تجهيزة، وما هي المراجع التي ستضبط موضعها.

حدّد الملكية والتخزين وصيانة الأدوات

ملكية الأداة ليست بنداً إدارياً فقط؛ إنها تؤثر في حق الوصول إليها، ومسؤولية صيانتها، وإمكانية استخدامها في طلبات مستقبلية. وينبغي أن ينص طلب العرض أو أمر الشراء بوضوح على هوية مالك النموذج الرئيسي والقوالب وتجهيزات القص أو الفحص، وأي ملفات تصميم مرتبطة بها.

ناقش هذه الأسئلة قبل بدء التصنيع:

• من يملك كل أداة على حدة، وليس “القوالب” بصورة عامة؟
• أين ستُخزن الأداة، وكيف ستُعرّف برقم أو إصدار واضح؟
• ما حالة الأداة عند التخزين: منظفة، ومحمية، ومجهزة للاستخدام أم تحتاج إلى إعداد؟
• من يوافق على أي تعديل، ومن يتحمل تكلفته؟
• كيف يُسجل عدد الاستخدامات أو أعمال الإصلاح عندما يكون ذلك مهماً؟
• ما الذي يشكل صيانة عادية، وما الذي يشكل إصلاحاً أو إعادة تصنيع؟
• ما مصير الأداة عند توقف المشروع أو انتقاله إلى جهة أخرى؟

لا يصح افتراض عمر تشغيلي محدد من مادة القالب وحدها. فالعمر الفعلي يتأثر بتصميم الأداة، وطريقة الفك، ومادة الفصل، ونظافة السطح، ودورات الاستخدام، والتعرض للحرارة، وكيفية النقل والتخزين. الأفضل هو الاتفاق على غرض الأداة والكمية أو الاستخدام المتوقعين، ثم وضع آلية مراجعة إذا بدأت علامات التآكل أو التغير في السطح أو المحاذاة بالظهور.

استخدم عينة أولى قبل تكرار الإنتاج

العينة الأولى هي نقطة انتقال منظمة بين مرحلة تطوير الأداة والإنتاج المتكرر. وهي ليست مجرد “أول قطعة خرجت من القالب”، بل قطعة أو مجموعة قطع تقارن مع مراجع قبول محددة قبل بدء التكرار.

حدد ما يجب فحصه في العينة الأولى وفق وظيفة الجزء، مثل:

• الأبعاد الحرجة ونقاط التثبيت ومواقع الفتحات.
• الشكل العام والالتواء أو الانكماش ضمن النطاق المتفق عليه.
• اتجاهات الألياف والسماكة في المناطق المهمة، عندما تكون ذات صلة بالتصميم.
• مظهر السطح: اللمعان واللون والتموجات وخط الفصل وآثار التشذيب.
• جودة الحواف والفتحات بعد عمليات القص أو الحفر.
• ملاءمة التجميع مع الجزء المقابل، باستخدام نموذج أو تجهيزة مرجعية عند الحاجة.
• متطلبات الفحص المتفق عليها في الرسم أو المواصفات.

اجعل معيار القبول عملياً وقابلاً للقياس. عبارة مثل “تشطيب عالي الجودة” غير كافية، لأن تقييم السطح قد يختلف بين الأطراف. استخدم صوراً أو عينة مرجعية أو وصفاً محدداً للعيوب المقبولة وغير المقبولة، مع تمييز الأسطح المرئية من الأسطح الوظيفية أو المخفية.

بعد اعتماد العينة الأولى، وثّق رقم إصدار الرسم والنموذج، ومواد التشطيب أو اللون إن وجدت، وطريقة الفحص، وأي انحرافات مقبولة. هذا يقلل احتمال أن تصبح كل دفعة جديدة موضوع تفسير جديد. وعند تغيير تصميم أو مادة أو طريقة إنتاج أو موضع قص، قيّم الحاجة إلى عينة أولى محدثة بدلاً من افتراض بقاء الاعتماد السابق سارياً.

اطرح أسئلة الأدوات الصحيحة في طلب العرض

طلب عرض واضح يختصر المراجعات ويتيح مقارنة عروض الموردين على أساس متقارب. لا يكفي إرسال ملف ثلاثي الأبعاد وطلب سعر للقطعة؛ فتكلفة الأدوات ونطاقها قد يختلفان كثيراً حتى للأجزاء المتشابهة.

استخدم هذه القائمة في طلب العرض:

1. ما الملفات المتاحة، وما إصدار الرسم أو النموذج المعتمد؟
2. ما وظيفة الجزء وبيئة تشغيله والأسطح المرئية فيه؟
3. ما الكمية المطلوبة للنموذج الأولي، وما توقع الإنتاج المتكرر وحجم الدفعات؟
4. ما العملية المقترحة أو المسموح بها لتصنيع الجزء؟
5. هل المطلوب نموذج رئيسي وقالب وتجهيزة قص أو فحص، أم بعض هذه العناصر فقط؟
6. ما مادة الأداة وبنيتها المقترحتان، وما سبب ملاءمتهما للكمية والتشطيب؟
7. أين ستكون خطوط الفصل واتجاهات الفك، وهل توجد مناطق قد تتطلب أجزاء قابلة للفك؟
8. ما التفاوتات الحرجة، وما مرجع القياس أو نقاط الإسناد؟
9. ما معايير قبول السطح والتشذيب والفتحات؟
10. ما الذي ستغطيه العينة الأولى، ومن يوافق عليها قبل التكرار؟
11. كيف ستُدار ملكية الأدوات وتخزينها وصيانتها وتعديلها؟
12. ما العناصر المشمولة في السعر وما الافتراضات أو الاستثناءات التي يجب تأكيدها؟

عند مقارنة العروض، افصل سعر القطعة عن تكلفة كل أداة وكل عملية لاحقة، مثل التشذيب أو الحفر أو الطلاء أو الفحص أو التغليف. وراجع الافتراضات، لا الرقم الإجمالي فقط. فعرض أقل تكلفة قد يستند إلى عدد قطع أقل، أو معيار سطح مختلف، أو عدم تضمين تجهيزة ضرورية، أو افتراض أن التصميم نهائي ولا يحتاج إلى تعديل.

يمكن للمشترين الذين يحتاجون إلى مراجعة متطلبات الجزء وخيارات التصنيع استكشاف حلول المنتجات المركبة المخصصة. وتستطيع GFIND دعم مراجعة قابلية التصنيع، وتطوير الأدوات والنماذج الأولية، والإنتاج المصبوب والتشطيب والفحص وفق المراجع المتفق عليها عندما تكون متطلبات المشروع محددة.

الخطوة التالية العملية هي إعداد حزمة RFQ مختصرة تشمل النموذج أو الرسم، والكمية المرحلية، والأسطح الحرجة، والعينة الأولى المطلوبة، وشروط ملكية الأداة. وإذا كانت هذه النقاط جاهزة، يمكن إرسال متطلبات المشروع للحصول على مراجعة أكثر دقة لمسار الأدوات المناسب.
