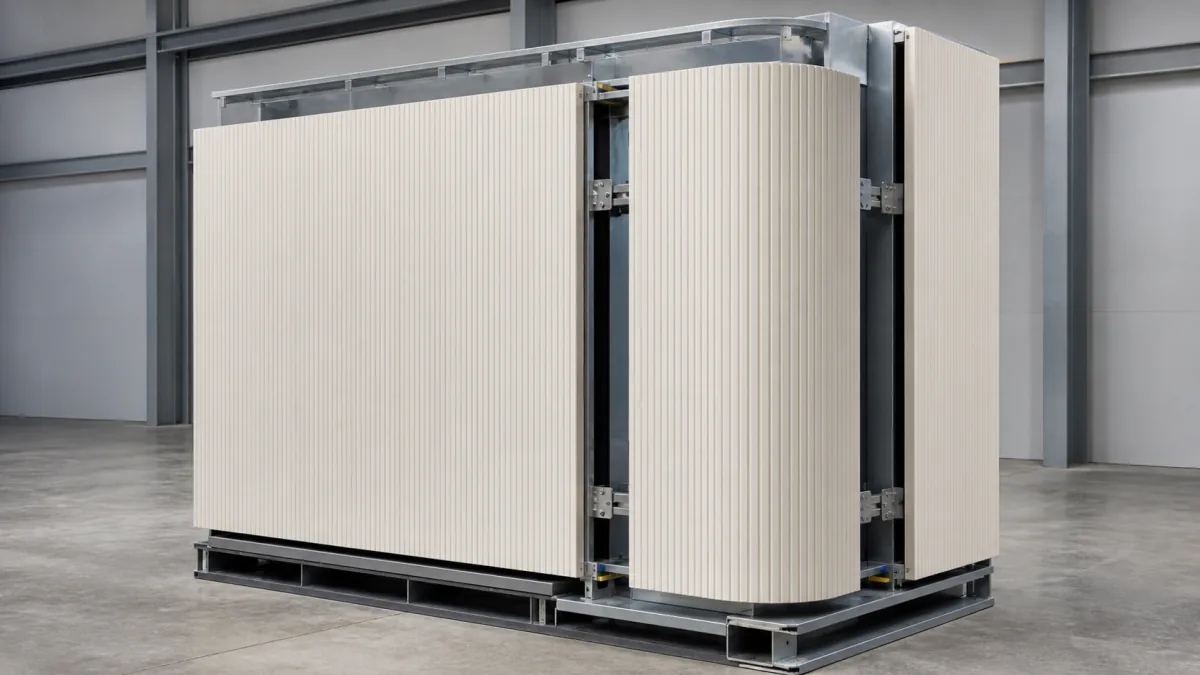

تخطيط ألواح واجهات FRP المخصصة: من التصميم إلى التركيب

تخطيط ألواح واجهات FRP المخصصة لا يبدأ باختيار اللون أو شكل السطح، بل بتحديد نظام قابل للتصنيع والتركيب والصيانة ضمن قيود المبنى الفعلية. كلما حُسمت هندسة الألواح، نقاط التثبيت، فواصل الحركة، مراجع القياس، وحدود المسؤولية مبكراً، انخفضت احتمالات إعادة التصميم أو ظهور فروقات ظاهرة في الموقع.

في مشاريع الإمارات، قد تتعرض الواجهة لحرارة عالية، أشعة شمس قوية، غبار، رياح، ورطوبة أو ملوحة في المواقع الساحلية. لذلك ينبغي أن يربط تخطيط الواجهة بين المظهر المعماري، أداء النظام، واقعية التصنيع، وتسلسل الأعمال في الموقع؛ لا أن يعامل ألواح FRP كطبقة تجميلية مستقلة عن الهيكل والحوامل.

ابدأ بالنية التصميمية وقيود المبنى

حدد أولاً ما الذي يجب أن تحققه الواجهة: هل المطلوب سطح منحني متصل، طبقة تكسية خفيفة نسبياً، إخفاء خدمات، تشكيل حواف معمارية، أم عناصر بارزة حول المداخل والنوافذ؟ الإجابة تؤثر في شكل اللوح، نوع الدعامة الخلفية، عدد الفواصل، ومدى قبول اختلافات السطح الطبيعية بين القطع المصبوبة.

قبل إصدار طلب عرض، اجمع المعلومات التالية في حزمة تصميم واضحة:

• رسومات الواجهات والقطاعات والمخططات المعتمدة، مع إصدارها وتاريخها.
• نموذج ثلاثي الأبعاد أو ملفات هندسية تحدد الأسطح المرجعية بدقة.
• مادة الهيكل الحامل ومواقعه: خرسانة، فولاذ، هيكل ثانوي أو نظام واجهة قائم.
• مناطق الفتحات، الأبواب، النوافذ، فتحات التهوية، الإنارة، اللافتات، وأنظمة الوصول للصيانة.
• ارتفاعات التركيب، أحمال الرياح التصميمية، ومتطلبات الحركة المتوقعة للهيكل.
• قيود النقل إلى الموقع، العرض المتاح للممرات، ونقاط الرفع والتخزين.
• المتطلبات المعمارية للتشطيب، بما فيها اللون، اللمعان، الملمس، واتجاه النقشة.
• حدود التعرض البيئي، خصوصاً الواجهات المكشوفة للشمس المباشرة أو الأجواء البحرية.

لا تفترض أن سطح النموذج المعماري يصلح تلقائياً كقالب تصنيع. السطح الرقمي قد يحتوي على انتقالات حادة جداً، أو انحناءات متغيرة، أو سماكات غير معرفة، أو تقاطعات لا تترك حيزاً للحوامل والوصلات. المراجعة المبكرة لقابلية التصنيع تساعد على تمييز ما هو هدف بصري من ما يلزم تحديده كحل هندسي.

يمكن لفريق التصميم البدء بمراجعة حلول ألواح الواجهات المعمارية من FRP لفهم التطبيقات الشائعة، لكن ينبغي أن يظل اختيار النظام النهائي مبنياً على تفاصيل المشروع وحساباته ومتطلبات الجهة المختصة.

أنشئ استراتيجية لتقسيم الألواح قابلة للتصنيع

تقسيم الواجهة إلى ألواح ليس مجرد رسم شبكة فواصل. إنه قرار يوازن بين حجم القطعة، شكلها، قابلية إخراجها من القالب، صلابة اللوح، النقل، الوصول للتركيب، وإمكانية استبدال القطع لاحقاً.

ابدأ بتحديد خطوط منطقية للتقسيم تتوافق، حيثما أمكن، مع:

• محاور الهيكل أو الحوامل الرأسية والأفقية.
• الفواصل المعمارية المقصودة، مثل تغيّر المواد أو الحواف أو خطوط الظل.
• حدود الطوابق، الزوايا، محيط الفتحات، ونقاط تحوّل الانحناء.
• حدود الرفع والوصول المتاحة في الموقع.
• أطوال المواد الثانوية التي يمكن توريدها وتركيبها عملياً.

افصل بين الانحناء البسيط والانحناء المزدوج

السطح ذو الانحناء الأحادي، مثل جزء من أسطوانة أو قوس مستمر، يختلف عن السطح ذي الانحناء المزدوج الذي يتغير فيه التقوس باتجاهين. لا يعني ذلك أن أحدهما مستحيل باستخدام FRP، لكنه يؤثر في تعقيد القالب، طريقة تحديد السطح، وكلفة التعديلات عند تغيير التصميم.

عند وجود واجهة منحنية، اطلب من فريق التصميم توثيق ما يلي:

1. السطح الخارجي النهائي الذي يراه المستخدم.
2. السطح الخلفي أو سماكة اللوح المفترضة.
3. نقاط بداية ونهاية الانحناء.
4. اتجاه الألياف أو النسيج، إن كان له أثر بصري.
5. مناطق السماح بتعديل الشكل أو تقسيمه إلى وحدات أصغر.

قد يكون تقسيم السطح المنحني إلى ألواح مكررة أو عائلات محدودة من الألواح أكثر قابلية للإدارة من اعتبار كل لوح قطعة فريدة. لكن التكرار لا ينبغي أن يفرض على حساب استمرارية الخطوط البصرية أو دقة الالتقاء عند الزوايا.

بالنسبة للأشكال المنحنية ذات المتطلبات الخاصة، يوضح تطبيق ألواح الواجهات المنحنية من FRP نوع المعلومات الهندسية التي تحتاج عادةً إلى تنسيق بين المعماري والمصمم الإنشائي والمصنّع.

لا تحمّل اللوح وظائف لم يُصمم لها

يجب تحديد ما إذا كان لوح FRP تكسية غير حاملة تنقل أحمالها إلى هيكل ثانوي، أو جزءاً له وظيفة إنشائية محددة. في معظم تطبيقات الكسوة، ينبغي أن تبقى أحمال الرياح، الوزن الذاتي، وحركات المبنى ضمن مسار أحمال واضح إلى الهيكل الداعم.

من الأخطاء المتكررة الاعتماد على اللوح لإخفاء تفاوتات كبيرة في الخرسانة أو الفولاذ من دون تحديد نظام ضبط خلفي. اللوح المصبوب ليس بديلاً عن مسح الهيكل أو تصميم الحوامل القابلة للضبط.

نسّق الوصلات والارتدادات وواجهات الدعم

تؤدي الفواصل بين الألواح وظائف متعددة: تسمح بالحركة، تستوعب تفاوتات التنفيذ، تصرّف المياه عند الحاجة، وتخلق إيقاعاً بصرياً. يجب أن تظهر الفواصل في الرسم المعماري، ورسومات التصنيع، ورسومات التركيب بنفس المنطق والأبعاد المرجعية.

حدد لكل وصلة ما إذا كانت:

• فاصلاً مفتوحاً أو خط ظل.
• وصلة متراكبة أو ذات ارتداد خلفي.
• وصلة تحتاج إلى حشوة مرنة أو مانع تسرب.
• جزءاً من مسار تصريف أو حاجزاً ضد دخول المياه.
• وصلة تفكيك تتيح إزالة لوح للصيانة أو الاستبدال.

صمّم الحواف والارتدادات كأجزاء من النظام

الارتدادات الخلفية عند أطراف اللوح قد توفر صلابة ومكاناً للتثبيت وتغطي حافة القطعة. لكنها تحتاج إلى حيز كافٍ خلف الكسوة، ولا يجوز أن تتعارض مع الحوامل أو العزل أو طبقات مقاومة الماء أو خدمات المبنى.

ينبغي أن تبين التفاصيل:

• اتجاه الارتداد وعمقه وسماكته الاسمية.
• موضع نقطة التثبيت بالنسبة إلى حافة اللوح.
• نوع الإدخالات أو الصفائح أو المكونات الخلفية، إن وجدت.
• إمكان الوصول إلى المثبتات أثناء التركيب.
• الفصل بين مواد مختلفة عند الحاجة لتقليل مخاطر التفاعل أو التآكل.
• طريقة معالجة الحواف المكشوفة والزوايا ونهايات الواجهة.

لا تحدد نوع المثبت أو تباعده اعتماداً على مظهر اللوح فقط. يتطلب ذلك مراجعة للأحمال، الركيزة الحاملة، سماكات المكونات، الحركة، وتفاصيل واجهة التثبيت. كما يجب التنسيق مع المورد المسؤول عن الهيكل الثانوي إذا كان نطاقه منفصلاً عن نطاق تصنيع الألواح.

حدّد المراجع والتفاوتات ومدخلات المسح

أكثر أسباب عدم توافق ألواح الواجهة في الموقع ليست دائماً في القطعة نفسها؛ بل في اختلاف المرجع الذي استند إليه كل طرف. يمكن أن تكون رسومات الواجهة صحيحة بالنسبة لمحور معماري، بينما يكون الهيكل المنفذ منحرفاً ضمن تفاوتاته أو مراجع مسحه المختلفة.

اعتمد نظام مراجع مكتوباً قبل التصنيع، يشمل:

استخدم مسحاً محدثاً قبل تثبيت الأبعاد النهائية

عندما تكون الألواح مرتبطة بهيكل قائم أو هيكل تم تنفيذه جزئياً، يفيد المسح الموقعي المحدث في كشف الانحرافات قبل اعتماد أبعاد القطع النهائية. يجب تحديد من ينفذ المسح، أداة القياس، صيغة البيانات، ومن يعتمدها.

لا تخلط بين تفاوتات التصنيع وتفاوتات الموقع. إذا كانت الفجوة بين الألواح ضيقة بصرياً، فقد لا تستوعب تفاوتات الهيكل والتركيب من دون نظام ضبط أو إعادة تقسيم. ويجب ألا تتحول الحشوات المرنة أو مواد السد إلى حل لإخفاء فرق كبير وغير متوقع في المحاذاة.

من المفيد أن تتضمن رسومات التركيب تسلسلاً للقياس: تثبيت ألواح مرجعية أولاً، ثم قياس الفواصل، ثم ضبط صفوف الألواح التالية. هذا يقلل تراكم الخطأ عبر الواجهة.

اعتمد استراتيجية اللون والملمس واللمعان والتقادم

اللون المسمى في مخطط معماري لا يكفي لوصف التشطيب. فالانطباع النهائي يتأثر بدرجة اللمعان، نوع الملمس، اتجاه السطح، الضوء الطبيعي، حجم اللوح، وزاوية المشاهدة. وقد يبدو اللون مختلفاً بين سطح أفقي ومائل ورأسي حتى مع استخدام نظام تشطيب واحد.

اكتب مواصفة تشطيب تتناول بوضوح:

• اللون المرجعي المعتمد أو نظام المطابقة المطلوب.
• مستوى اللمعان المقبول وطريقة تقييمه.
• ملمس السطح: أملس، مطفي، محبب، أو نقش محدد.
• اتجاه النقشة أو المظهر المرئي عند وجوده.
• معالجة الحواف والمناطق التي ستُقص أو تُثقب في الموقع.
• توقعات التغير البصري مع التعرض للشمس والاتساخ والتنظيف.
• مناطق المقارنة البصرية والمسافة وظروف الإضاءة التي يتم عندها القبول.

في مناخ الإمارات، ينبغي مناقشة أثر الأشعة فوق البنفسجية وارتفاع حرارة الأسطح والتباين بين الواجهات ذات التعرض المختلف. لا يصح الوعد بأن أي تشطيب لن يتغير مطلقاً بمرور الوقت؛ الأفضل هو تحديد نظام تشطيب مناسب لظروف التعرض، متطلبات الصيانة، ومعيار قبول واقعي للتجانس البصري.

وتجنب خلط ألواح من دفعات أو تشطيبات مختلفة في واجهة واحدة من دون خطة واضحة. حتى مع تطابق اللون المستهدف، قد تظهر فروقات عند التجاور بسبب الإضاءة أو اتجاه الألياف أو اختلاف ملمس القالب.

استخدم النماذج للمراجعة البصرية ومراجعة الواجهات

النموذج ليس قطعة عرض فقط؛ إنه وسيلة لاتخاذ قرارات قبل تعميمها على الواجهة. وتكون قيمته أكبر عندما يجمع بين أكثر التفاصيل خطورة: لوح نموذجي، فاصل، زاوية، فتحة، حافة مرتدة، تثبيت، وجزء من الهيكل أو الحامل الحقيقي.

ما الذي ينبغي أن يختبره النموذج؟

حدّد هدف النموذج قبل تصنيعه، لأن نموذج اللون وحده يختلف عن نموذج النظام الكامل. قد تشمل عناصر المراجعة:

• استمرارية الانحناء بين لوحين أو أكثر.
• عرض الفواصل واستقامتها عند المشاهدة من مسافة مناسبة.
• مظهر اللون والملمس واللمعان تحت الإضاءة المتوقعة.
• محاذاة الزوايا والحواف ونهايات الارتدادات.
• قابلية الوصول للمثبتات وتسلسل التجميع.
• تداخل اللوح مع العزل، حاجز الطقس، النوافذ أو العناصر المجاورة.
• تفاصيل تصريف المياه أو السد، حيثما كانت مطلوبة.
• طريقة الرفع وحماية القطعة أثناء المناولة.

يجب توثيق نتيجة المراجعة: ما الذي اعتمد كما هو، ما الذي تغير، وهل التغيير يقتصر على النموذج أو ينطبق على كامل الإنتاج. الاعتماد الشفهي يخلق مساحة للتفسير المتضارب لاحقاً.

خطط للتغليف والرفع وتسلسل التركيب

يمكن أن يكون لوح FRP متيناً في وضعه المركب، لكنه قد يحتاج إلى دعم وحماية مختلفين أثناء النقل أو الرفع. لذلك ينبغي أن تكون القيود اللوجستية جزءاً من تصميم اللوح وتقسيمه، لا بنداً يضاف بعد اكتمال الرسومات.

اسأل مبكراً عن:

• أقصى أبعاد ووزن يمكن نقلهما إلى الموقع وتخزينهما بأمان.
• موقع التفريغ ومسار الحركة من البوابة إلى نقطة التركيب.
• حدود الرافعة أو معدات الرفع المتاحة عند كل واجهة.
• نقاط الرفع المؤقتة، ومَن يصممها أو يعتمدها.
• وضعية تخزين الألواح، والفواصل الواقية بين الأسطح المشطبة.
• حماية الحواف والزوايا والأسطح النهائية من الخدش والتشوه.
• برنامج تركيب الواجهة وعلاقته بأعمال الزجاج، العزل، السقالات والخدمات.

اربط تسلسل التركيب بنقاط الضبط

غالباً ما يبدأ التركيب من لوح أو محور مرجعي، وليس من أي نقطة متاحة في الواجهة. ينبغي تحديد الألواح التي تضبط الخطوط الأفقية والرأسية، وكيف ستراجع الفواصل قبل إقفال الصف التالي.

لا تفترض أن الثقب أو القطع في الموقع مقبول دائماً. أي تعديل موقعي قد يؤثر في التشطيب، الحافة، موضع التثبيت، أو أداء النظام. يجب أن تبيّن الوثائق مسبقاً ما إذا كانت التعديلات مسموحة، ومن يوافق عليها، وكيف تعالج الحواف بعد التنفيذ.

عيّن مسؤوليات الهندسة والامتثال بوضوح

ألواح FRP جزء من نظام واجهة متعدد الأطراف، وقد يشارك فيه المعماري، المصمم الإنشائي، استشاري الواجهات، المقاول الرئيسي، مقاول الواجهة، مورد الهيكل الثانوي، المصنّع، والجهة المختصة. لا ينبغي أن تبقى مسؤولية كل واجهة بين هذه الأطراف ضمنية.

أنشئ مصفوفة مسؤوليات توضح، على الأقل:

ينبغي التحقق من متطلبات كود البناء والجهات التنظيمية وشروط المشروع المطبقة على الموقع والاستخدام المحدد، بما في ذلك ما يرتبط بالحريق، أحمال الرياح، السلامة، ومواد الواجهة. لا يكفي افتراض أن خصائص مادة عامة أو تقرير خاص بتركيبة مختلفة ينطبق تلقائياً على لوحك ونظام تثبيته.

يمكن أن تدعم GFIND المشاريع التي تبدأ من رسومات المشتري ومتطلبات التطبيق، عبر مراجعة قابلية التصنيع، القوالب، النماذج الأولية، الإنتاج المصبوب، التشطيب، والفحص وفق المراجع المتفق عليها. لكن يبقى تحديد نطاق الهندسة، متطلبات الامتثال، ومن يعتمد تصميم نظام الواجهة مسؤولية يجب توثيقها ضمن عقد المشروع وفريقه المختص.

قائمة تحقق مختصرة قبل طلب عرض لألواح واجهات FRP مخصصة

جهّز هذه المعلومات لتقارن العروض على أساس فني متقارب:

• رسومات ونموذج ثلاثي الأبعاد بإصدار واضح.
• جدول الألواح، أبعادها، ترقيمها، ومناطق الانحناء.
• سطح مرجعي ومراجع مسح وتفاوتات التركيب.
• تفصيل أولي للحوامل والفواصل والارتدادات.
• بيانات الهيكل الحامل والأحمال والمتطلبات التصميمية ذات الصلة.
• مواصفة اللون والملمس واللمعان ومعيار قبول العينة.
• الحاجة إلى نموذج جزئي أو نموذج واجهة كامل.
• متطلبات التغليف، الرفع، التخزين، وتسلسل الشحن.
• نطاق الفحص المطلوب والمراجع التي سيقارن بها المنتج.
• توزيع مسؤوليات التصميم والاعتمادات والامتثال.

الخطوة التالية العملية هي مراجعة هذه القائمة مع فريق التصميم والمقاول قبل إصدار طلب العرض. وعند توفر الرسومات ومتطلبات التطبيق، يمكن التواصل مع GFIND لمناقشة قابلية تصنيع ألواح الواجهة المخصصة ونطاق الدعم المناسب للمشروع.
